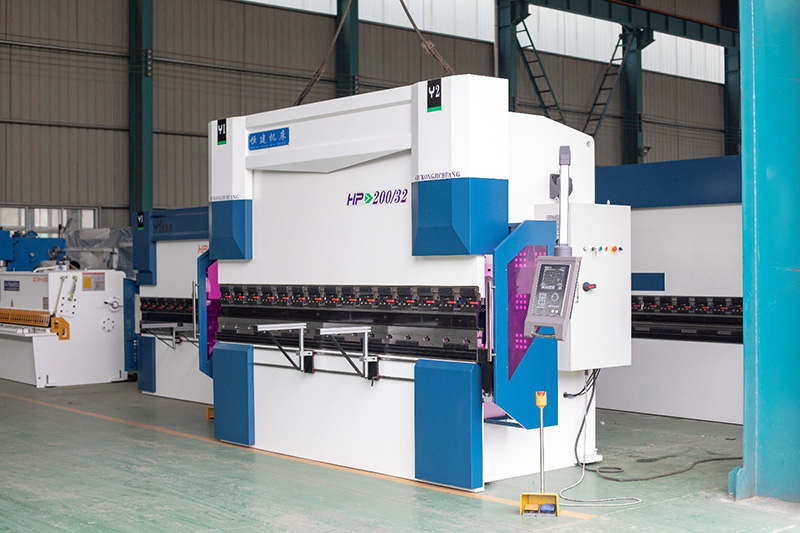

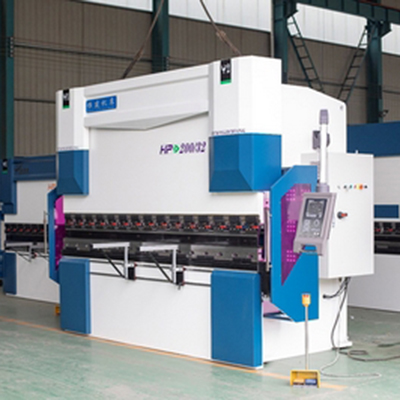

Prensa Plegadora, Serie WE67K; Dobladora de Chapa Metálica; Máquina Plegadora; Dobladora de Chapa de Metal
Características
- Esta plegadora tiene una estructura totalmente soldada, se caracteriza por una alta resistencia y rigidez. Los componentes principales utilizan ANSYS FEM (análisis de elementos finitos) para garantizar la fiabilidad y precisión.
- Los cilindros principales de ambos lados utilizan un método de control diferente al utilizado en las plegadoras convencionales. Este equipo utiliza un sistema de control de circuito cerrado compuesto por servoválvulas electrohidráulicas importadas de Alemania y una regla de rejilla. El cabezal o bloque deslizante se caracteriza por su precisión de retroalimenación de posicionamiento, para garantizar un funcionamiento estable. El ángulo de plegado y la posición del cabezal o bloque deslizante son registrados para asegurar la uniformidad.

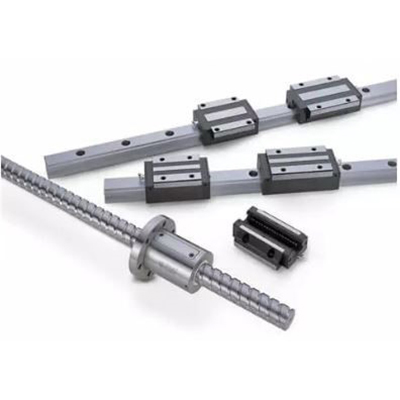

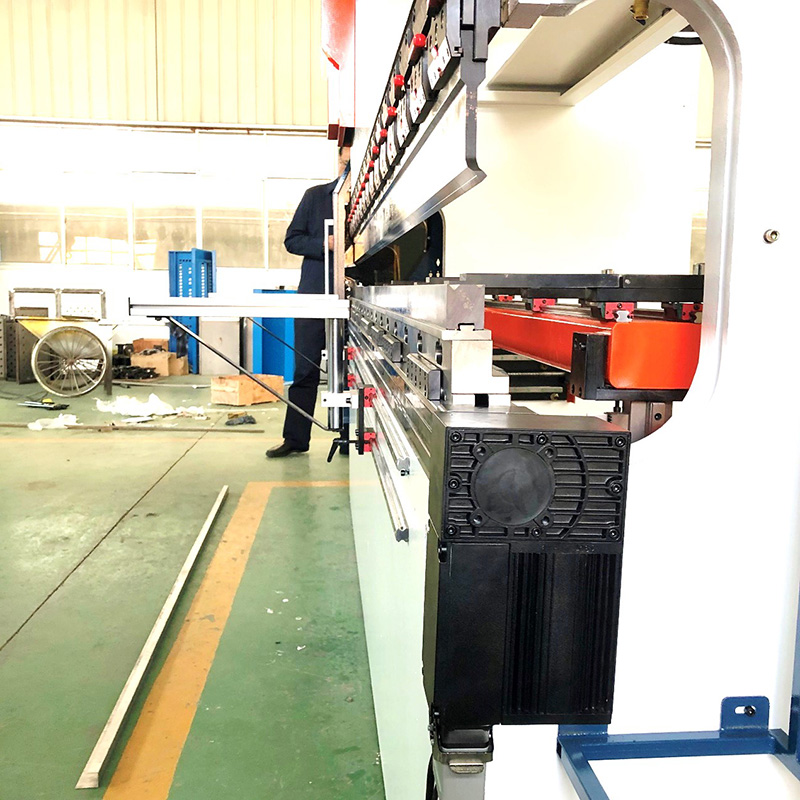

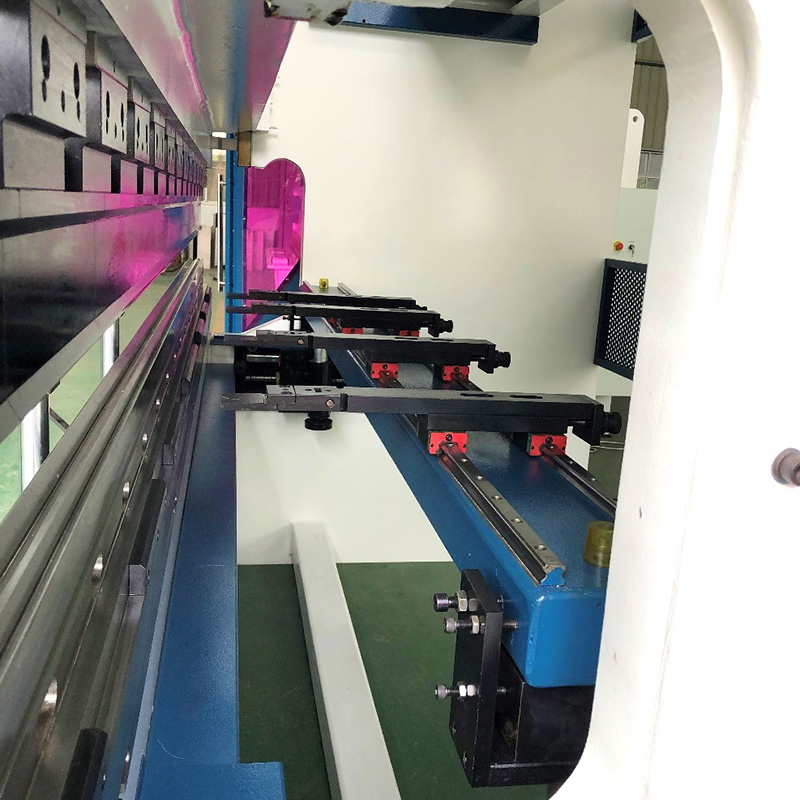

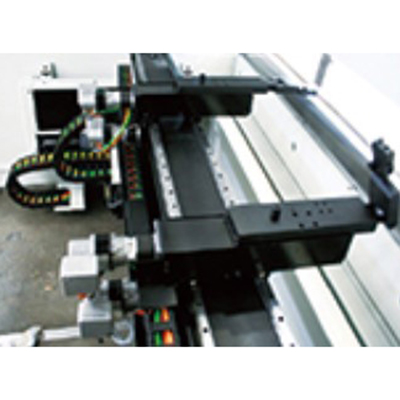

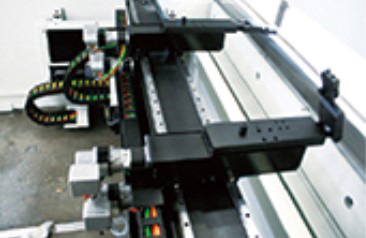

- Todas las partes funcionales del tope trasero son importadas para así garantizar su precisión. Asimismo, utilizamos un tope trasero multieje para mejorar la precisión de la medición/calibrado según las necesidades de cada cliente.

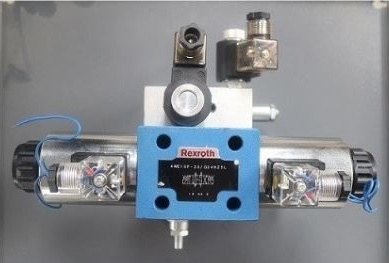

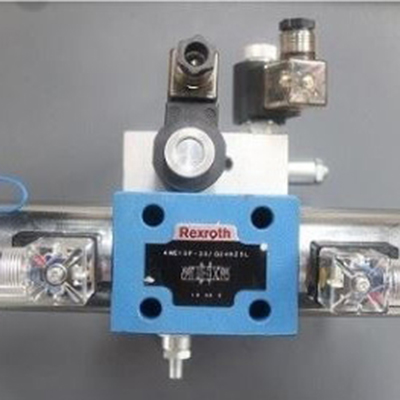

- Su sistema hidráulico utiliza un sistema de control integrado importado de Alemania. Se caracteriza por su diseño sencillo que reduce el número de tubos necesarios para garantizar la estabilidad de su funcionamiento.

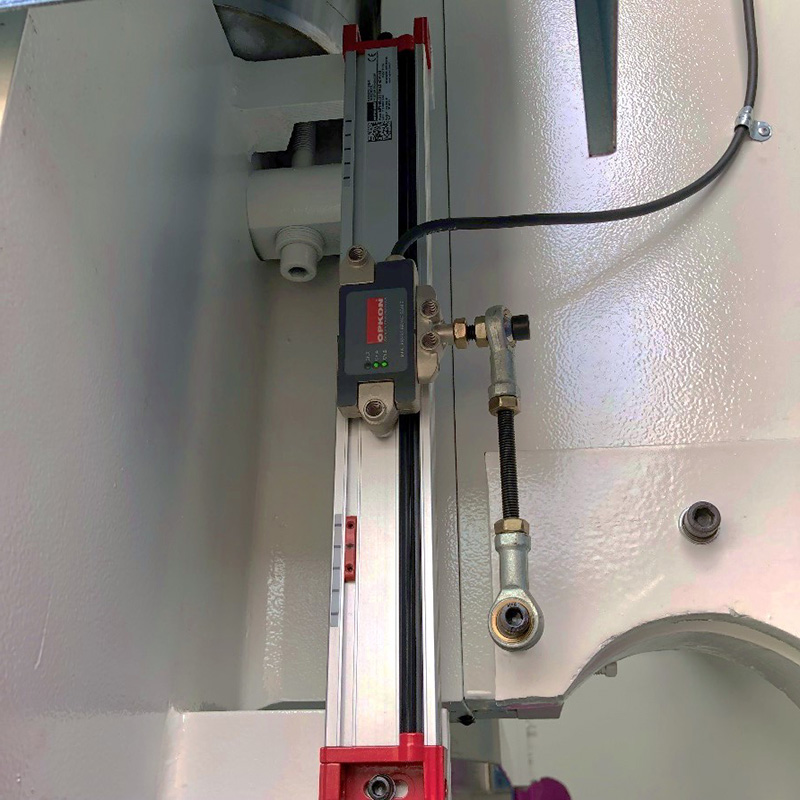

- Cuenta con reglas de rejilla de alta precisión que están montadas en ambos lados del marco en forma de C, de este modo se puede evitar que la deformación afecte la precisión del plegado.
- Su mesa de trabajo es compatible con la compensación de deformación hidráulica, lo que permite compensar eficazmente la estabilidad operativa.
- Los sistemas de control numérico de las plegadoras electrohidráulicas son importados de marcas tales como ESA (Italia), DEL EM (Países Bajos) o CYBELEC (Suiza). Esto permite que la máquina tenga muchas otras funciones tales como, programación del ángulo de plegado, corrección automática, ajuste de la presión del plegado, retracción del tope trasero, etc.
Parámetros Técnicos
| Fuerza nominal | KN | 1000 | 2500 |
| Longitud de la mesa de trabajo | mm | 3200 | 3200 |
| Distancia entre columnas | mm | 2650 | 2670 |
| Profundidad de garganta | mm | 340 | 360 |
| Recorrido del punzón | mm | 160 | 250 |
| Ajuste de recorrido | mm | 40 | 100 |
| Altura máx. de apertura | mm | 450 | 480 |
| Velocidad del punzón | Sin carga | mm/s | 60 | 60 |
| Carga completa | mm/s | 8 | 12 |
| Retorno | mm/s | 66 | 66 |

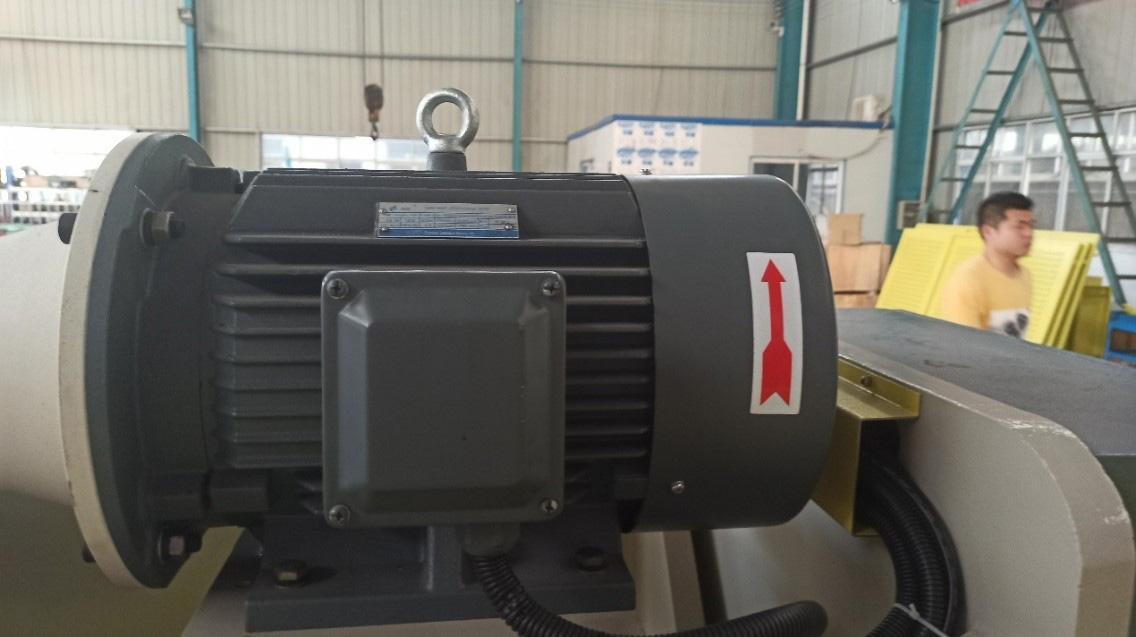

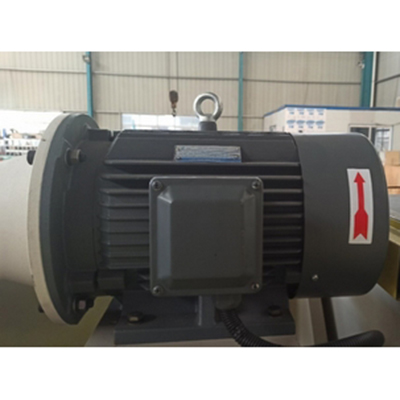

| Motor Principal | Modelo | | Y132M-4 | Y160M-4 |
| Potencia | KW | 7.5 | 18.5 |
| Velocidad | r/min | 1440 | 1440 |

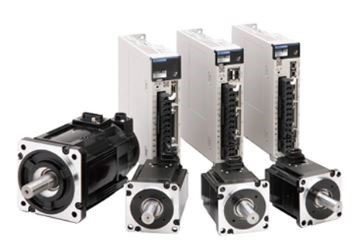

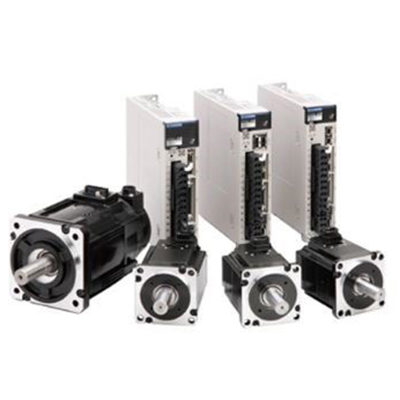

| Servomotor para tope trasero | Modelo | | HN160T-M050C3A-6 | HN160T-M050C3A-6 |
| Potencia | KW | 1 | 1 |
| Velocidad | r/min | 2200 | 2200 |

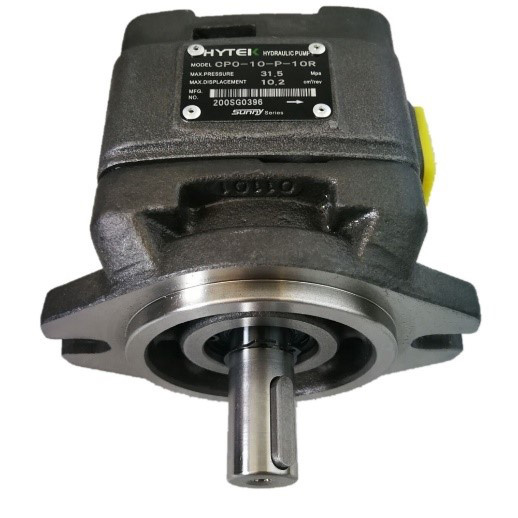

| Bomba de engranajes | Modelo | | NT2-G16F | NT2-G40F |
| Presión | Mpa | 25 | 28 |
| Caudal | ml/r | 16 | 40 |
| Dimensiones externas | Longitud | mm | 3200 | 3200 |
| Ancho | mm | 1400 | 1800 |
| Ancho | mm | 2500 | 2850 |
| Presión máx. de trabajo | Mpa | 25 | 28 |
Sistema de Control Opcional

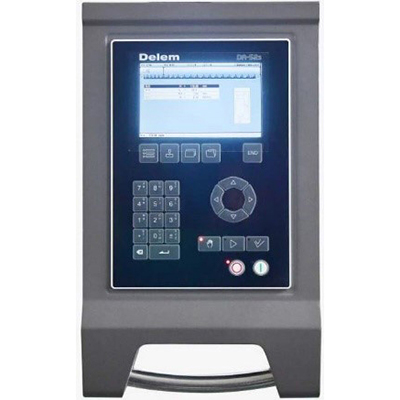

Sistema de Control DA-52S
- Pantalla LCD a color de 6.4"
- Máximo control de 4-ejes
- Programación rápida
- Navegación "Tecla rápida” (Hot key)
- Control de bobinado para compensación de la mesa de trabajo
- Almacen de herramentales/materiales/productos
- Procesador 266MHz
- Memoria 64MB
- 30 troqueles superiores y 30 inferiores
- Programa de diagnostico

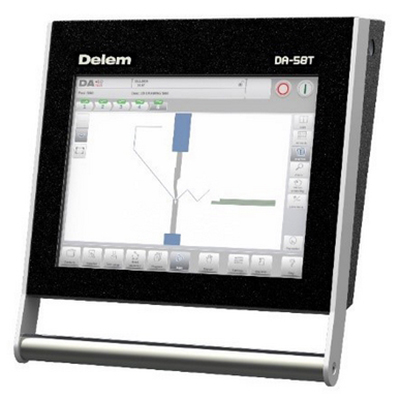

Sistema de Control DA-58T
- Función de PLC(Controlador Lógico Programable) integrado
- Modo de programación gráfico táctil 2D
- Pantalla a color TFT en alta resolución de 15"
- Sistema de conteo del proceso de plegado
- Compensación de deformación
- Servocontrol y convertidor de frecuencia
- Programa de control del eje-Y
- Interfaz USB
- Software de programación fuera de línea perfil-58TL

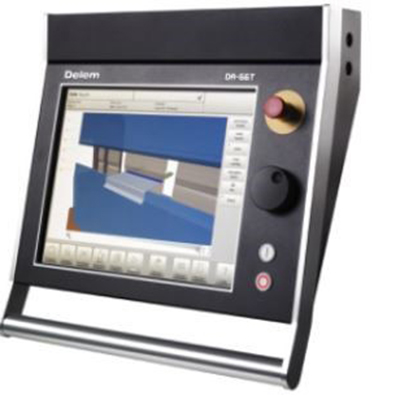

Sistema de Control DA-66T
- Modo de programación gráfico táctil en 2D
- Visualización gráfica 3D
- Control CNC con Microsoft Windows
- Interfaz USB externo
- Sistema operativo multi-tareas
- Sensor de posicionamiento de ángulo
- Pantalla a color TFT en alta resolución de 17"
