Prensa Plegadora, Serie WC67K; Dobladora de Chapa Metálica; Máquina Plegadora; Dobladora de Chapa de Metal

Prensa Plegadora, Serie WC67K
Consulta
Características
  • El ciclo de trabajo de esta plegadora se divide en fases de acceso rápido, de conformación y de retorno rápido, todas estan fases son realizadas mediante el uso de un segundo cilindro de aceite. El fluido presurizado extenderá o contraerá el cilindro para mantener el equilibrio.
  • La estructura de 3-cilindros de esta prensa plegadora mejora la precisión de su plegado.
  • Esta máquina plegadora viene equipada con un control hidráulico sincronizado y un controlador lógico programable CNC para garantizar una operación uniforme y resultados de plegado sumamente precisos. El cálculo del ángulo de plegado se controla mediante un control de programación de sistema CNC CN mediante el posicionamiento exacto del eje X y del eje Y.
Parámetros Técnicos
Modelo Fuerza nominal (KN) Longitud de la mesa de trabajo (mm) Distancia entre columnas (mm) Profundidad de garganta (mm) Recorrido del punzón (mm/min"1) Altura máx. de apertura (mm) Motor Dimensiones Largo x Ancho x Alto(mm)
Potencia
(KW)
40T/2200 400 2200 1600 260 100 320 4 2200x1200x1910
40T/2500 400 2500 1900 260 100 320 4 2500x1200x1910
50T/2500 500 2500 1900 260 100 330 5.5 2500x1260x2000
63T/2500 630 2500 1900 280 120 330 5.5 2500x1300x2210
63T/3200 630 3200 2600 280 120 330 5.5 3200x1300x2210
80T/3200 800 3200 2600 300 120 360 7.5 3200x1400x2300
80T/4000 800 4000 3100 300 120 360 7.5 4000x1400x2300
100T/2500 1000 2500 1900 320 120 380 7.5 2500x1500x2400
100T/3200 1000 3200 2600 320 120 380 7.5 3200x1500x2400
100T/4000 1000 4000 3100 320 120 380 7.5 4000x1500x2400
125T/3200 1250 3200 2600 320 120 380 7.5 3200x1550x2500
125T/4000 1250 4000 3100 320 120 380 7.5 4000x1550x2500
160T/3200 1600 3200 2550 340 200 460 11 3200x1650x2700
160T/4000 1600 4000 3050 340 200 460 11 4000x1650x2700
160T/5000 1600 5000 3950 340 200 460 11 5000x1750x3100
160T/6000 1600 6000 4950 340 200 460 11 6000x1800x3200
200T/3200 2000 3200 2600 360 200 460 15 3200x1950x2800
200T/4000 2000 4000 3100 360 200 460 15 4000x1950x2800
200T/5000 2000 5000 4000 360 200 460 15 5000x1950x3000
200T/6000 2000 6000 5000 360 200 460 15 6000x2000x3200
250T/3200 2500 3200 2600 400 250 460 18.5 3200x2000x3200
250T/4000 2500 4000 3100 400 250 460 18.5 4000x2000x3400
250T/5000 2500 5000 4000 400 250 460 18.5 5000x2000x3400
250T/6000 2500 6000 5000 400 250 460 18.5 6000x2000x3400
300T/3200 3000 3200 2600 400 250 520 22 3200 x 2000 x 3400
300T/4000 3000 4000 3100 400 250 520 22 4000x2000x3450
300T/5000 3000 5000 4000 400 250 520 22 5000x2000x3450
300T/6000 3000 6000 5000 400 250 520 22 6000x2000x3450
350T/4000 3500 4000 3100 400 250 520 22 4000x2080x3450
350T/5000 3500 5000 4000 400 250 520 22 5000x2080x3450
350T/6000 3500 6000 5000 400 250 520 22 6000x2080x3450
400T/4000 4000 4000 3100 400 300 560 30 4000x2180x3500
400T/5000 4000 5000 4000 400 300 560 30 5000x2180x3500
400T/6000 4000 6000 5000 400 300 560 30 6000x2180x3800
500T/4000 5000 4000 3100 400 300 600 37 4000x2250x3700
500T/5000 5000 5000 4000 400 300 600 37 5000x2250x3700
500T/6000 5000 6000 5000 400 300 600 37 6000x2300x3800
600T/4000 6000 4000 3100 400 300 600 45 4000x2400x3700
600T/5000 6000 5000 4000 400 300 600 45 5000x2400x3700
600T/6000 6000 6000 5000 400 300 600 45 6000 x 2400 x 3800

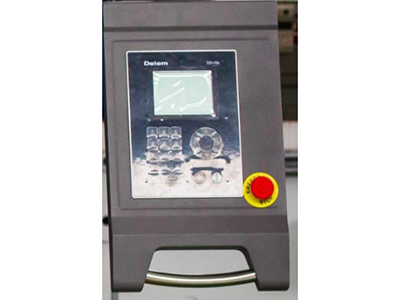

Sistema de Control DA-41S
  • Tecnología de servo control
  • Pantalla LCD de alto brillo de 4.7 ", interfaz en varios idiomas
  • Ajuste de los parámetros del troquel/matriz de la plegadora, programación del ángulo de plegado
  • Se pueden almacenar hasta 100 programas de 25 pasos cada uno
  • Cuenta con funciones de conteo de cantidad de procesamiento y memoria de apagado.
  • Conversión mm/pulgadas
Sistema de Control DA-41S
Configuráción Estándar

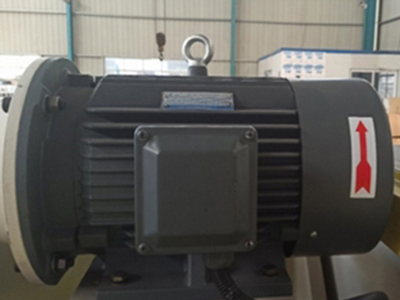

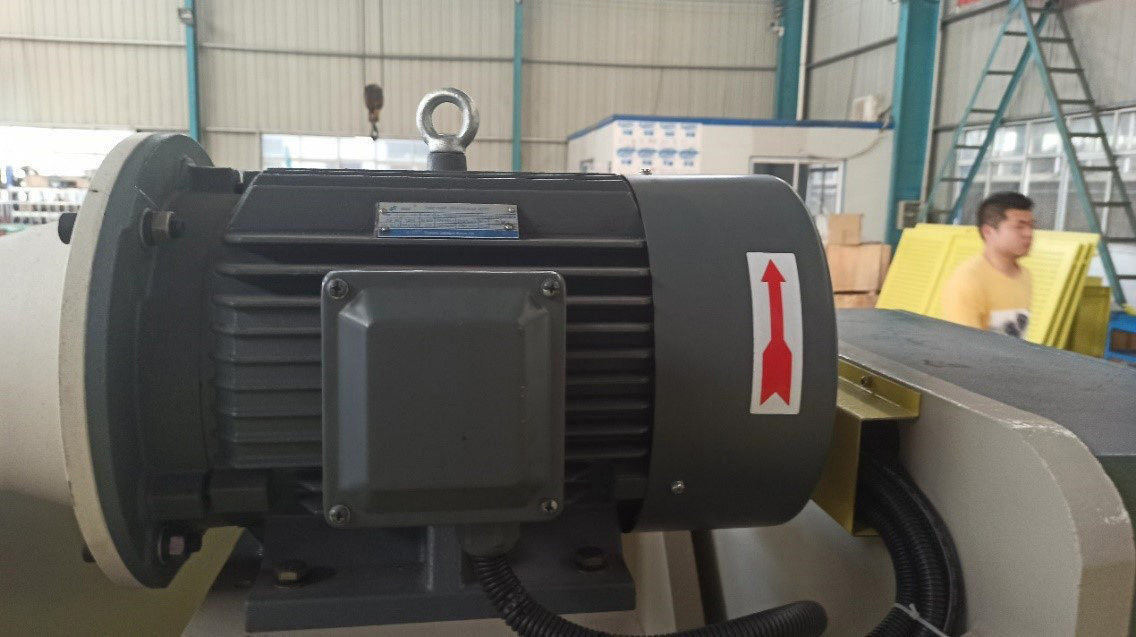

  • Motor principal de la marca Siemens
    Motor principal de la marca Siemens

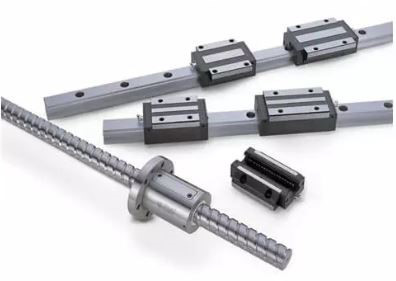

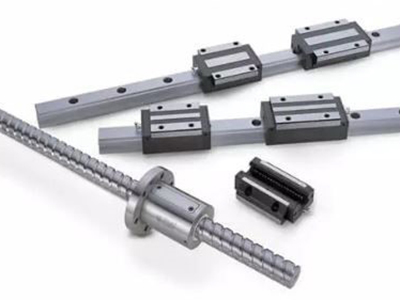

  • Husillo de bolas y guia lineal de HIWIN Taiwan
    Husillo de bolas y guia lineal de HIWIN Taiwan

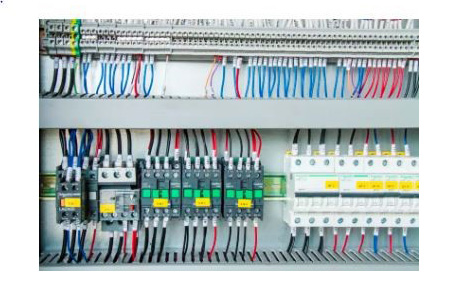

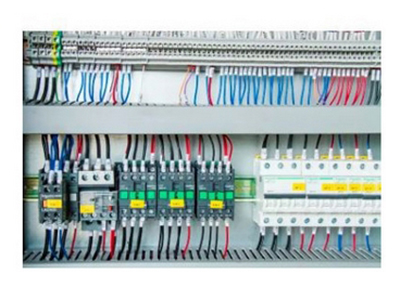

  • Sistema eléctrico de la marca francesa SCHNEIDER
    Sistema eléctrico de la marca francesa SCHNEIDER

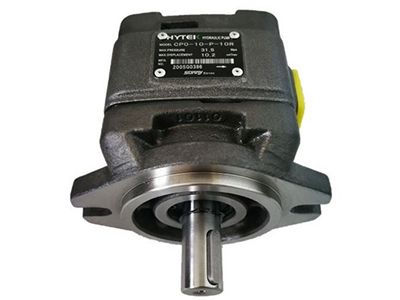

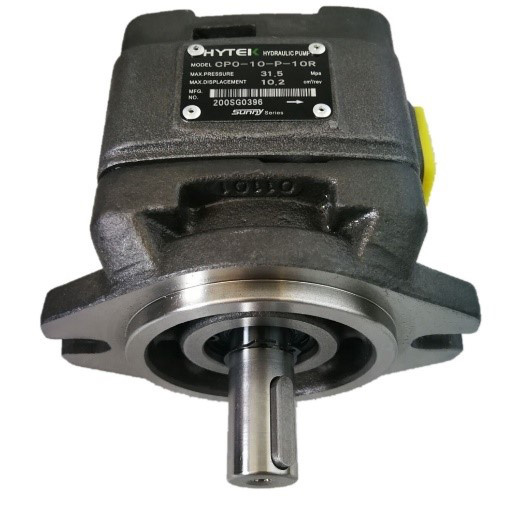

  • Bomba de aceite de Sunny
    Bomba de aceite de Sunny

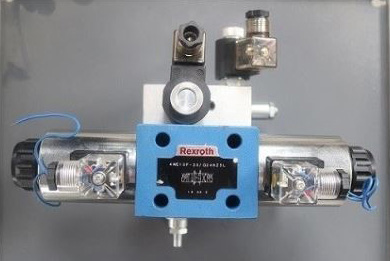

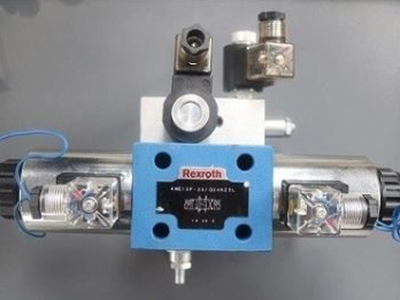

  • Válvula tipo manifold de la marca REXROTH
    Válvula tipo manifold de la marca REXROTH

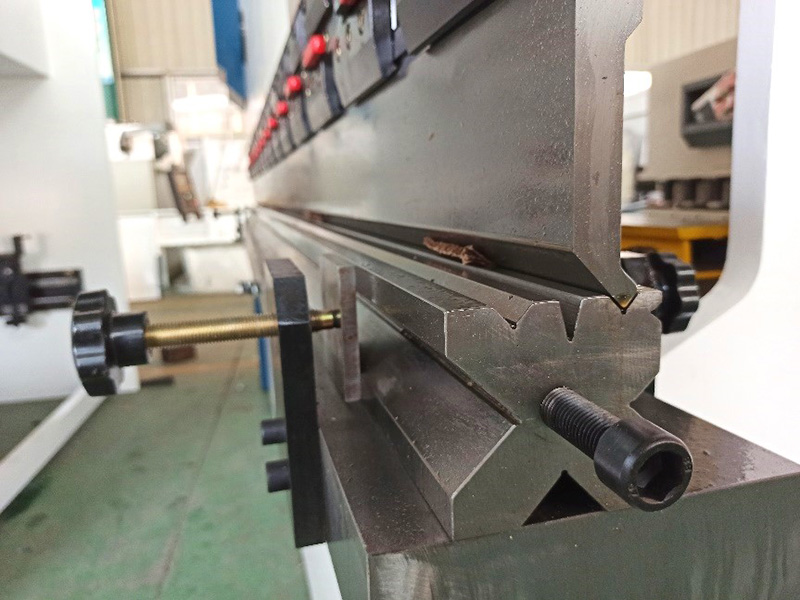

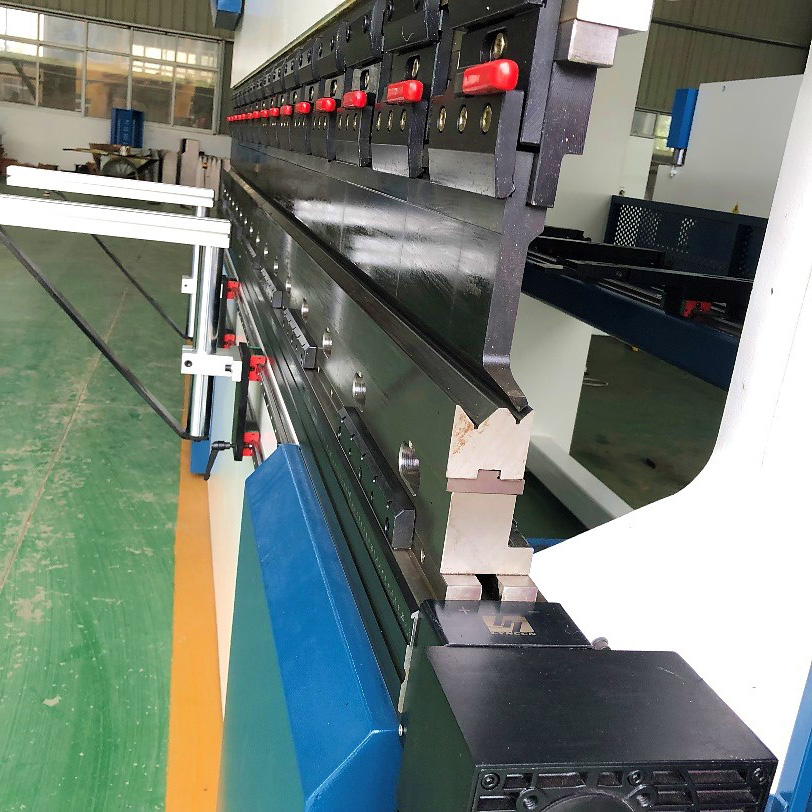

  • Troqueles/matrices estándar
    Troqueles/matrices estándar

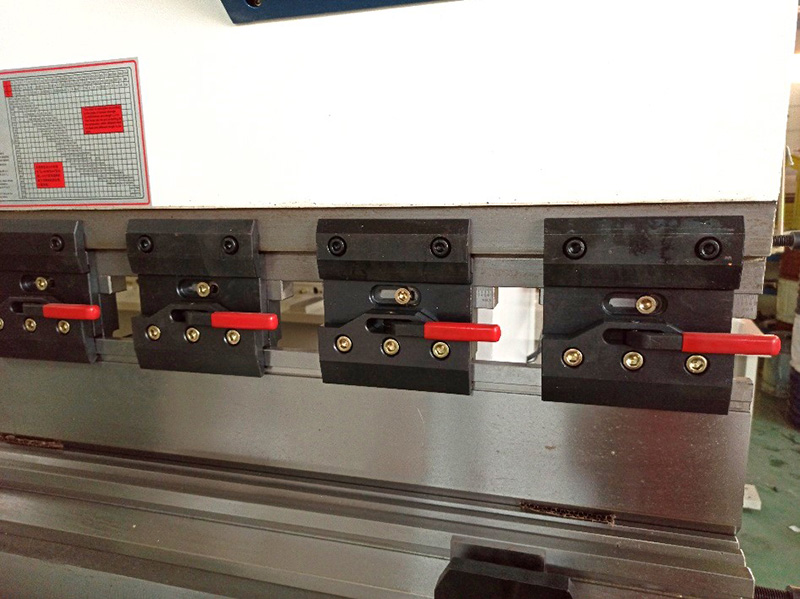

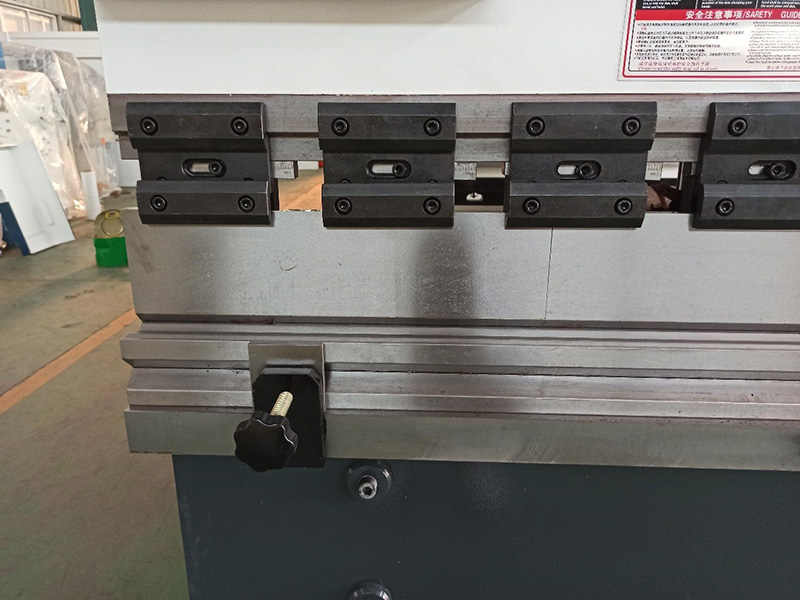

  • Sistema de sujeción
    Sistema de sujeción

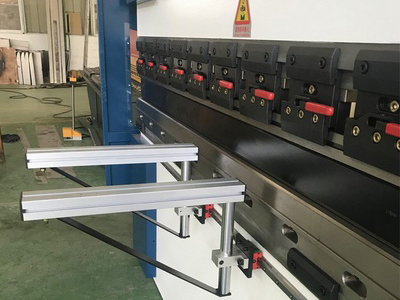

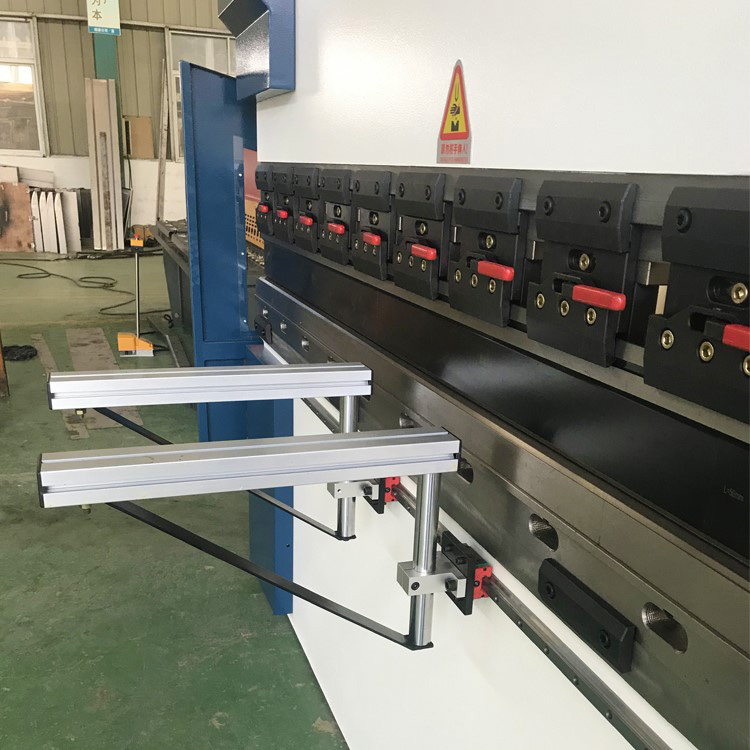

  • Soporte frontal
    Soporte frontal

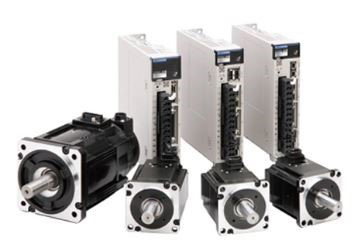

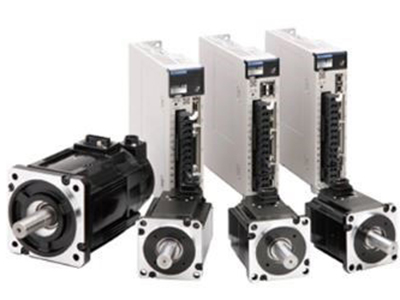

  • Servomotor
    Servomotor

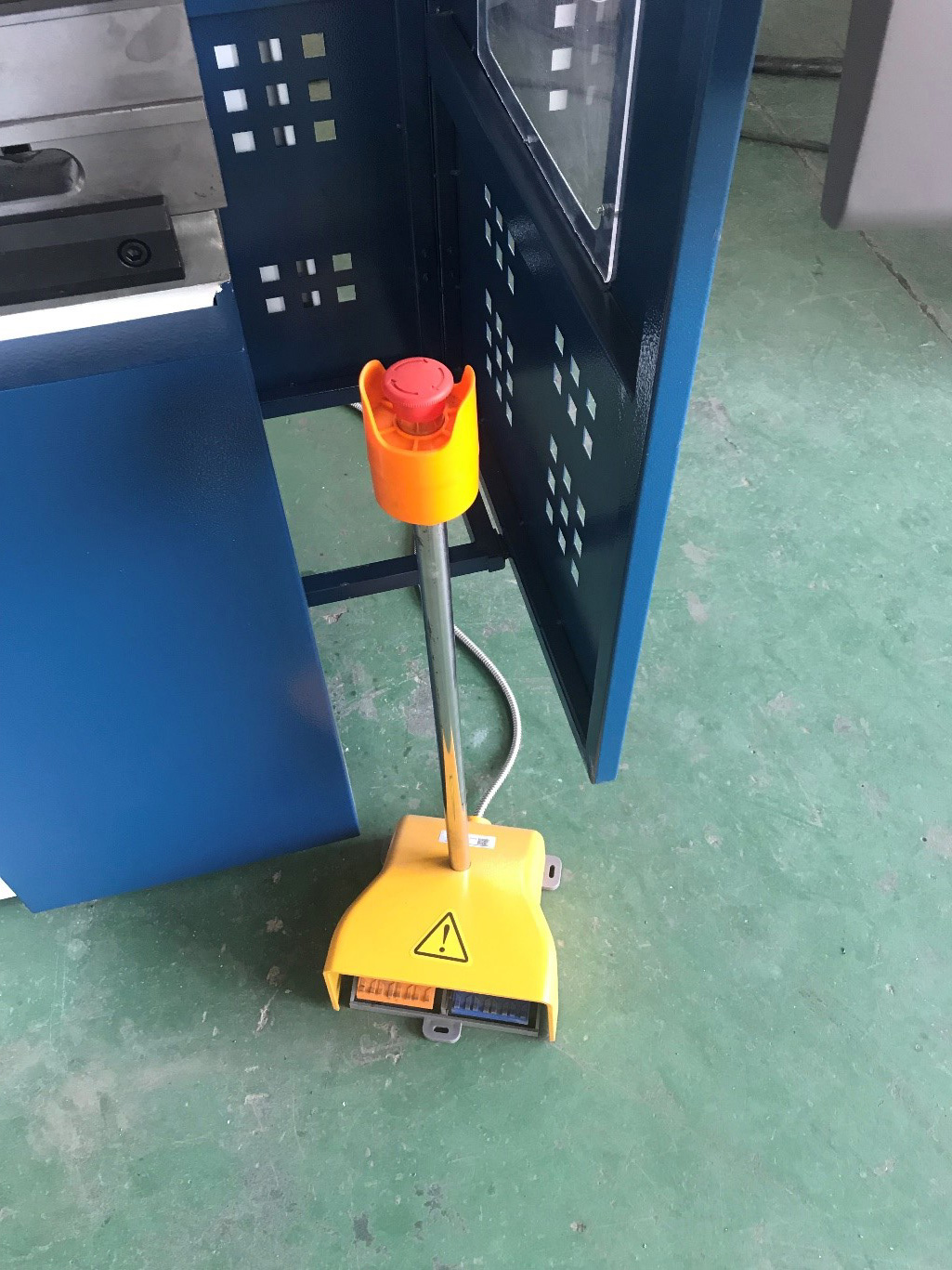

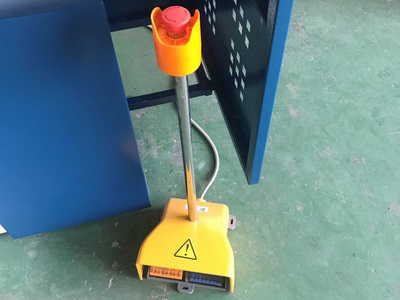

  • Interruptor de pedal
    Interruptor de pedal
Configuración opcional

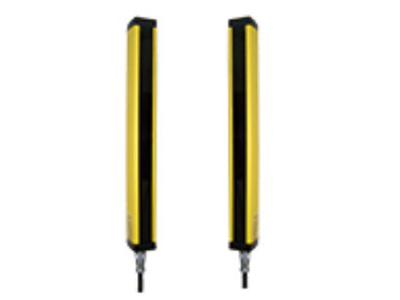

  • Cortina de luz de seguridad
    Cortina de luz de seguridad

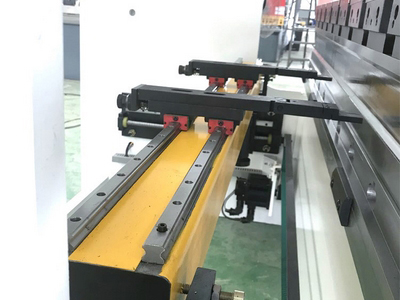

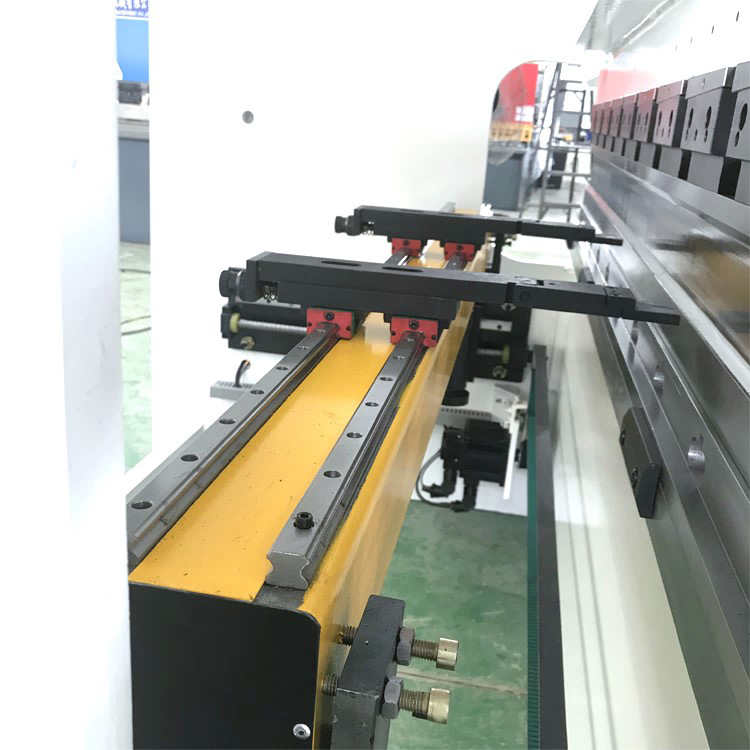

  • Guía lineal doble
    Guía lineal doble

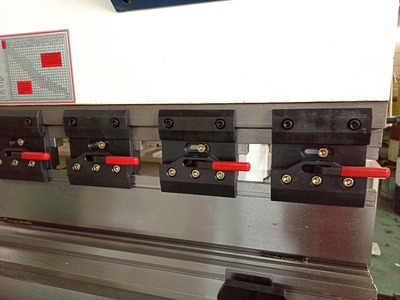

  • Sistema de sujeción
    Sistema de sujeción

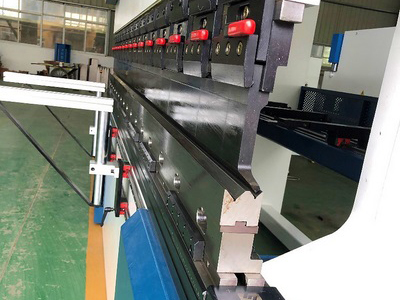

  • Herramienta CNC seccional
    Herramienta CNC seccional
